案例摘要
行驶出现高频尖叫异响，坡道满载严重动力减弱。电机机械拆检正常，排查定位 MCU 控制器内母线薄膜滤波电容容量衰减引发谐波振荡，且旋变角零位漂移 18°。板级电容更换与旋变零位标定后修复。
现象数据判断验证
01
OBSERVATION
故障现象
- 中控报电机系统故障，深踩加速踏板时底盘发出尖锐高频金属啸叫声，空载能跑但满载上坡顿挫无力。
- 诊断仪读取 MCU 存在弱磁失步与电磁转矩波动故障码。
02
DIAGNOSIS
诊断过程
- 拆检驱动电机机械部分，各轴承与减速器齿轮无磨损旷量，排除机械卡滞。
- 用 LCR 数字电桥检测电控 MCU 直流母线支撑薄膜电容，标称容量 600μF 实测仅剩 140μF，滤波失效导致三相逆变器输出严重谐波电流引发共振啸叫。
- 示波器比对旋变传感器正余弦波形，发现旋变零位角与电机反电动势过零点偏差达 18.4°，造成磁场定向控制（FOC）转矩大打折扣。
03
REPAIR
维修处理

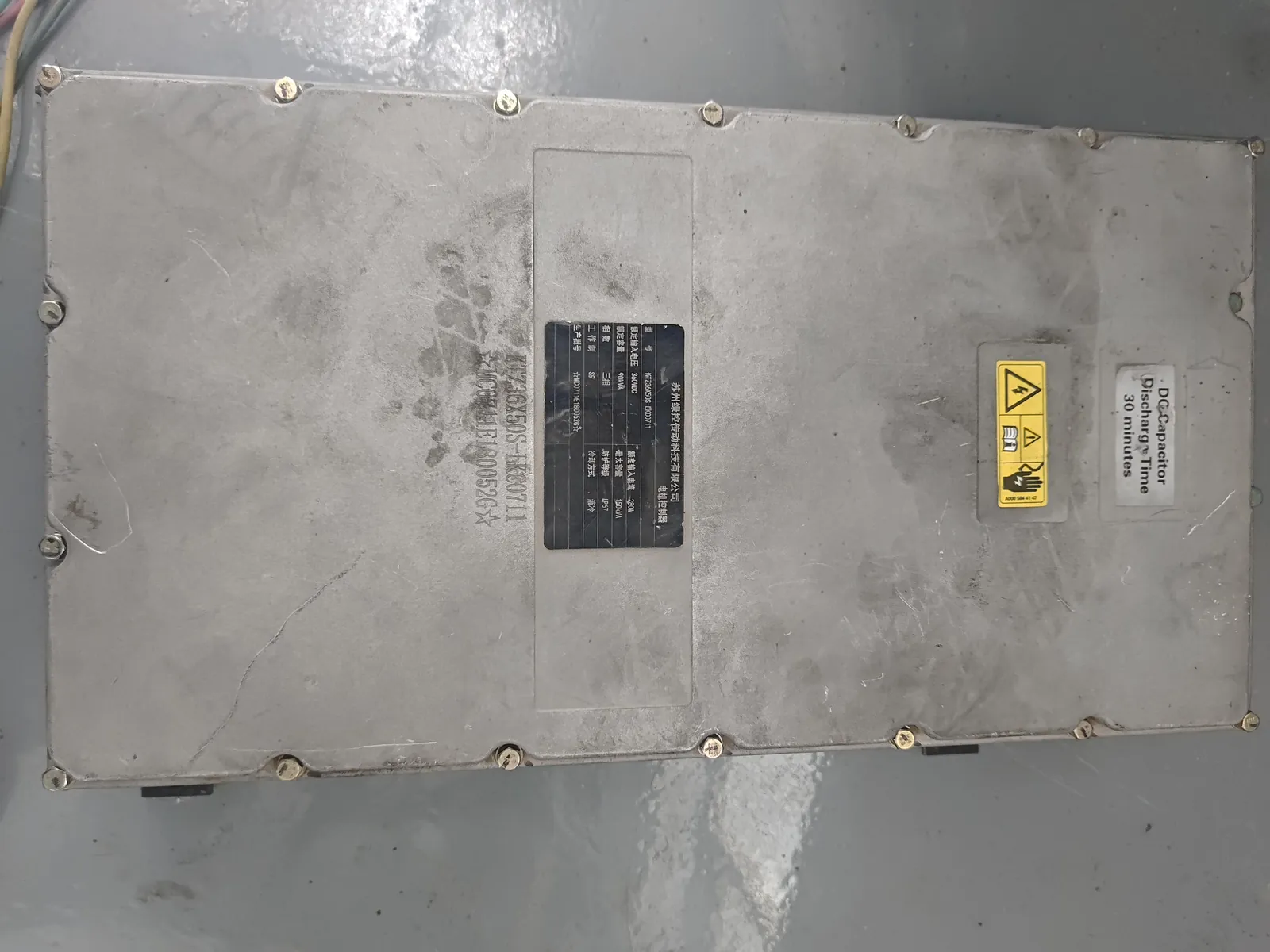

- 更换 MCU 控制器内部耐高温原厂直流母线支撑电容器组。
- 利用专用标定上位机与示波器，转动电机轴执行旋变零位精准学习与静态自学习标定，将偏差归零。
- 整车马力机负荷加载测试，监测三相电流正弦波平滑无毛刺。
04 · RESULT
结果验证
在本案记录的测试条件下，高频异响未再出现，并完成坡道起步与道路行驶复测。FIELD EVIDENCE

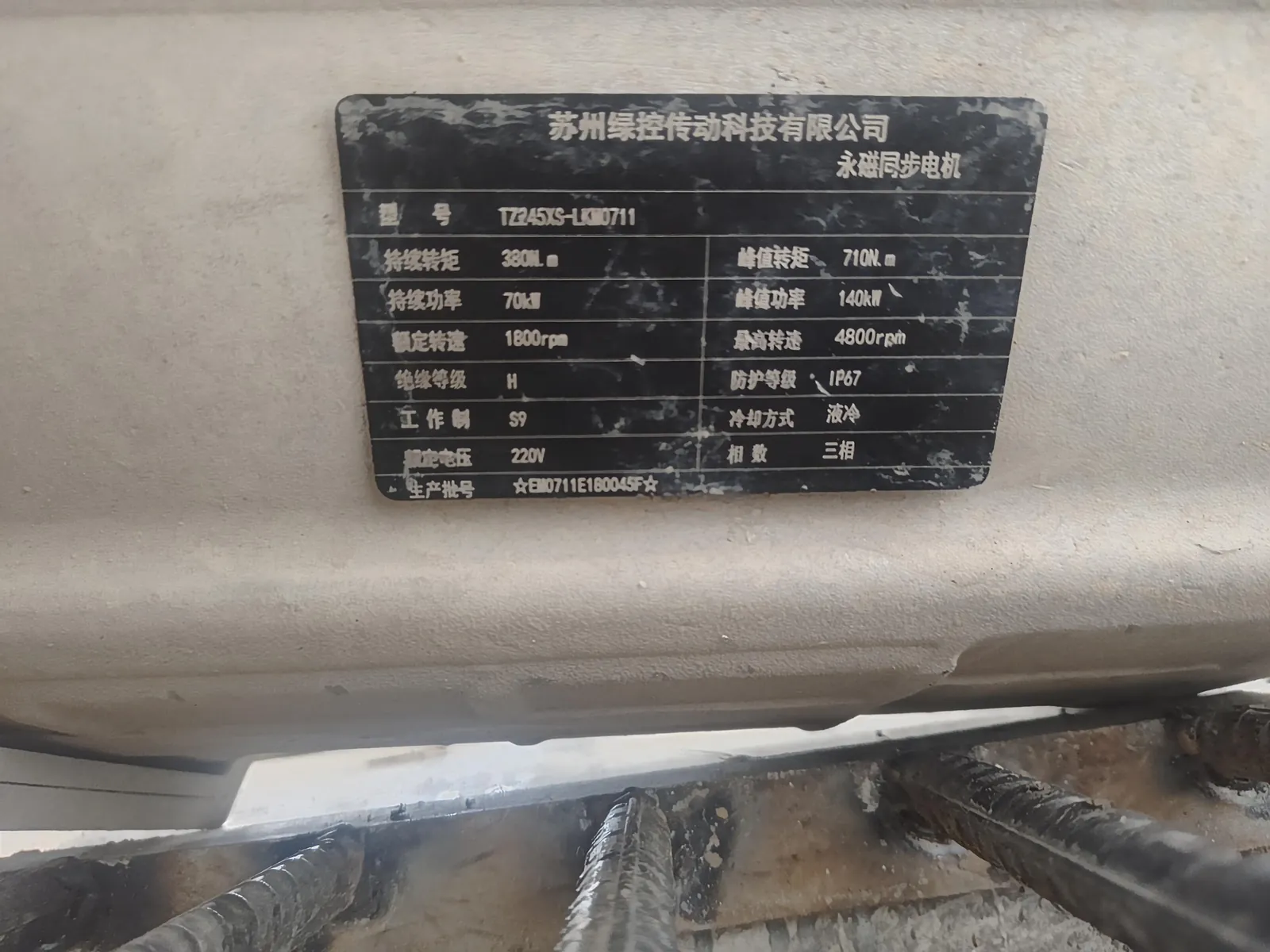

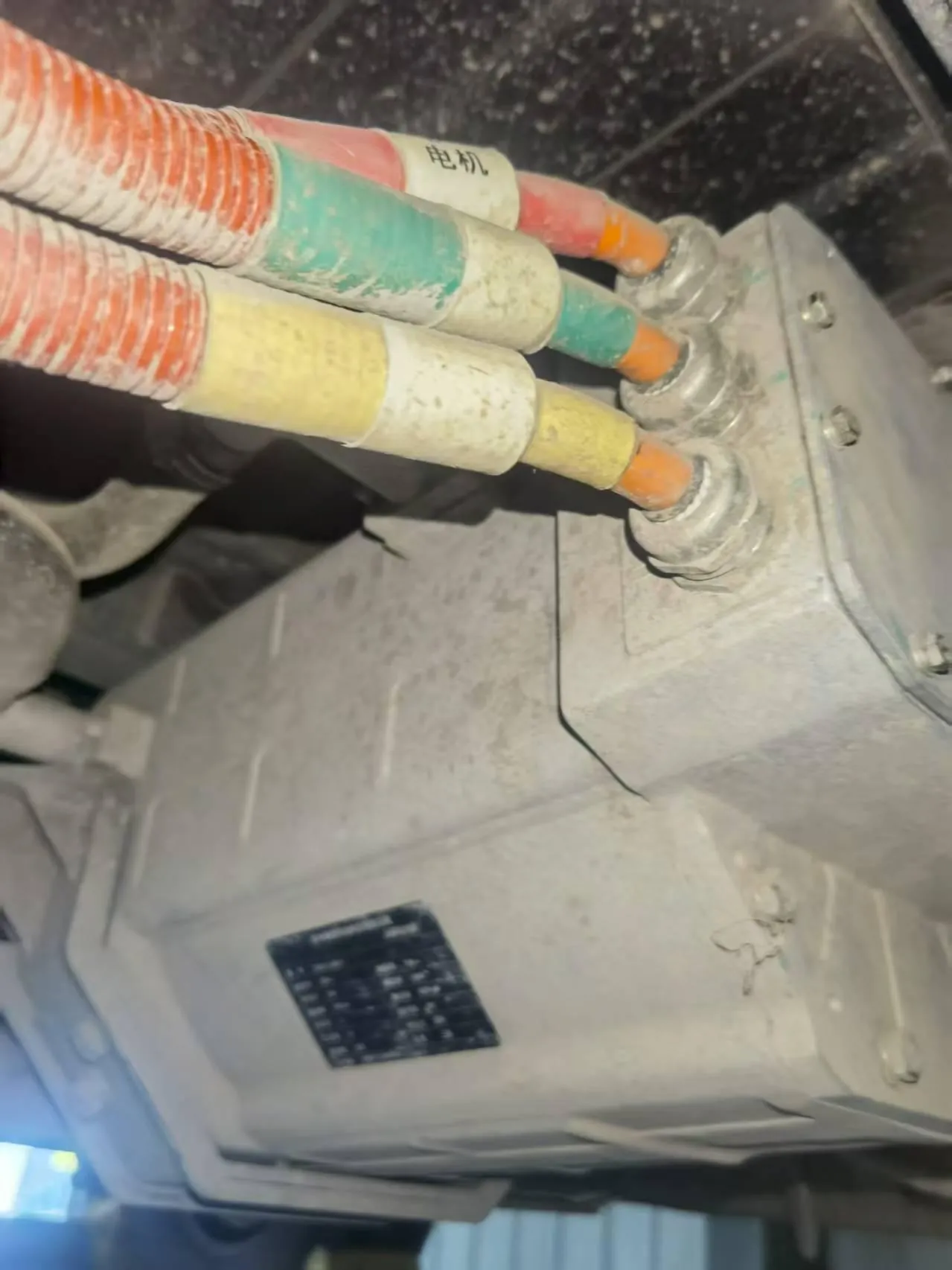

现场证据
图片为门店真实维修现场记录，未使用效果图替代。
