案例摘要
锁车下电后机舱冷却风扇依旧高速狂转直至小蓄电池亏电。诊断仪显示 VCU 占空比输出为 0% 但风扇仍转。拆检定位风扇无刷控制板主 MOS 管击穿短路，板级深修更换功率管恢复控制。
现象数据判断验证
01
OBSERVATION
故障现象
- 车辆熄火锁车后机舱主散热风扇持续以最高转速旋转不熄火，必须手动拔掉保险丝才能停转。
- 仪表无直接报警，但因风扇长转数小时导致 12V 小电瓶严重亏电趴窝。
02
DIAGNOSIS
诊断过程
- 使用诊断仪读取整车控制器（VCU）热管理数据流，此时发动机水温 45℃、电池温度 24℃，风扇占空比需求指令为 0.0%（停转指令）。

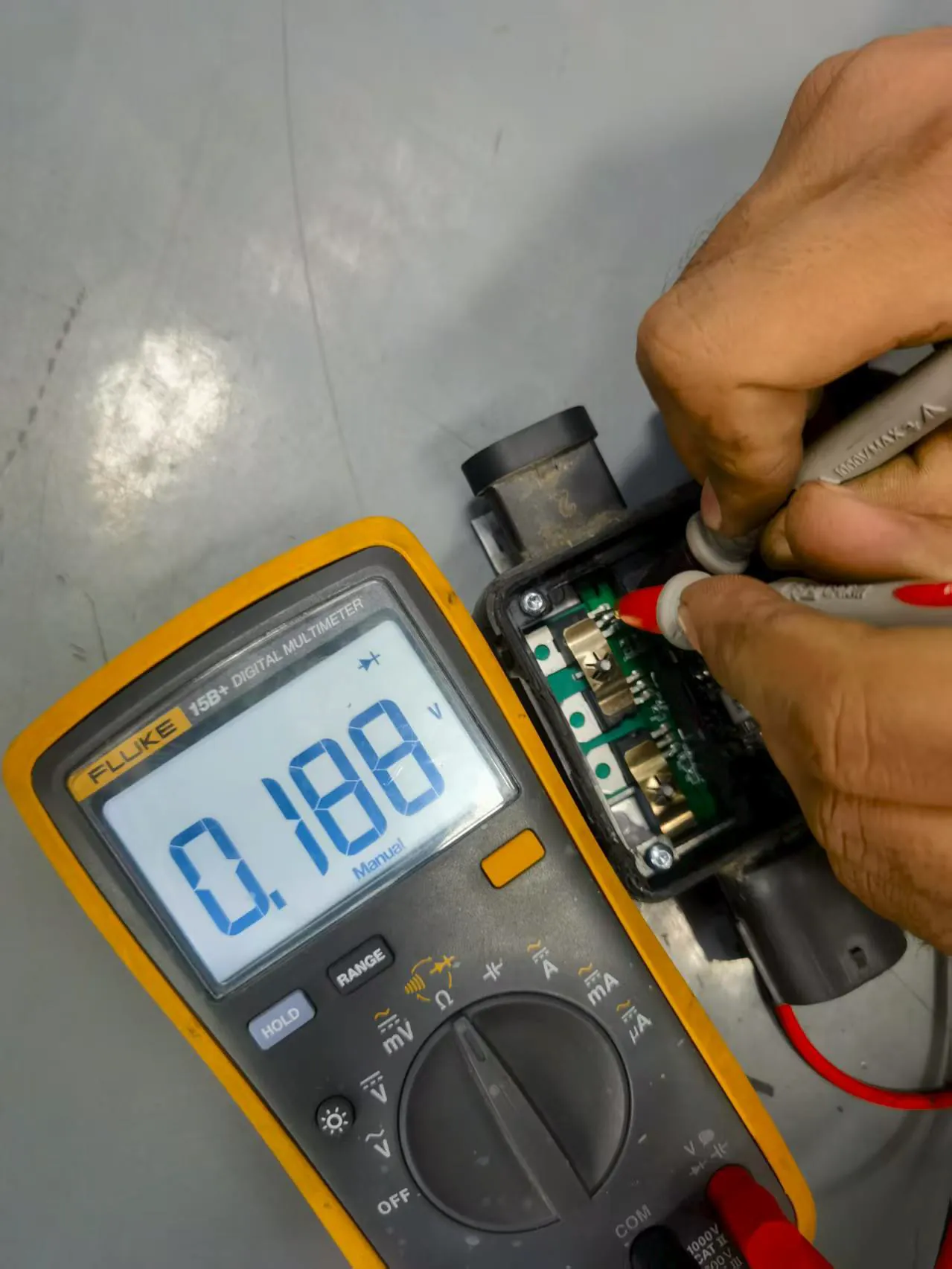

- 拔下风扇插头测量控制线 PWM 信号正常，而测量风扇控制器内部供电端与电机线圈输出端电阻为 0Ω（直通短路），确认内部固态继电器/MOS 功率管击穿。
03
REPAIR
维修处理
- 无损撬开风扇电机后端无刷驱动调速模块，清理防水灌胶。
- 使用热风枪焊下击穿的大功率 N-MOSFET 管，更换高规格原装汽车规级功率管，并补涂导热硅脂。
- 重新灌注专业电子硅胶密封防水，装车复位。
04 · RESULT
结果验证

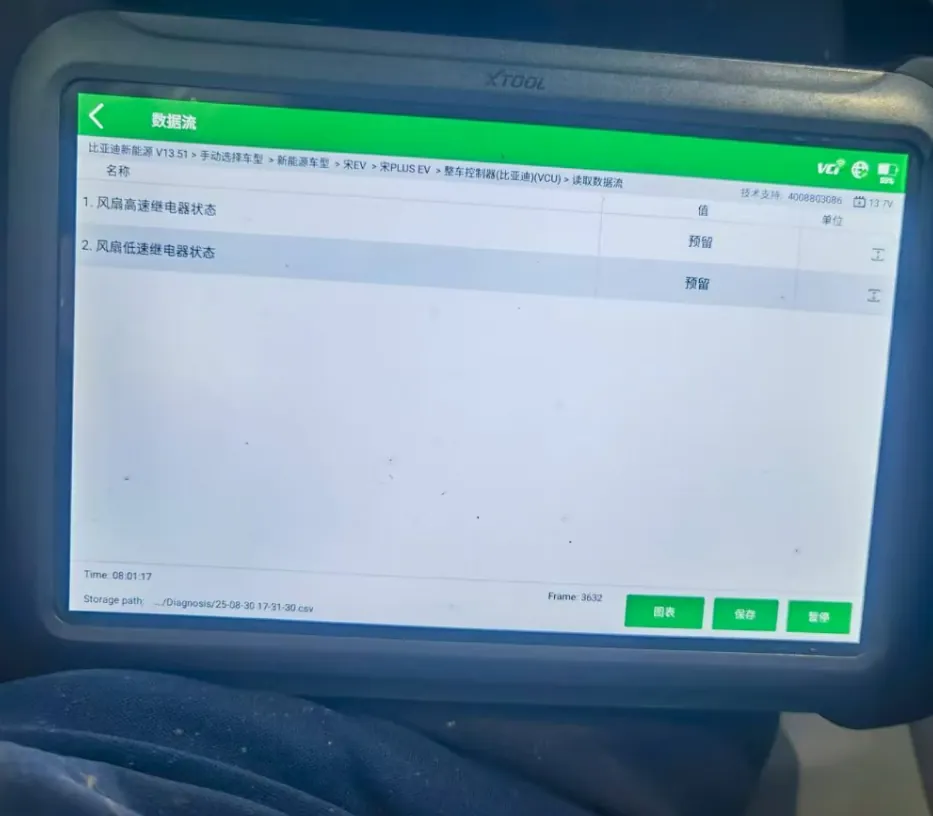

风扇按水温与空调开启信号智能启停，锁车后延时 30 秒平稳停转，小电瓶静态漏电电流降至 18mA 正常值。FIELD EVIDENCE
现场证据
图片为门店真实维修现场记录，未使用效果图替代。
