特斯拉 Model 3 防侧滑报警：右前轮速线束磨损

车辆防侧滑等故障灯点亮，并伴随制动效果异常。维修模式显示右前轮速无法识别，拆轮检查发现 ABS 线束磨损断开。

维修对象: 特斯拉 Model 3
系统方向: ABS、轮速与车身稳定系统
记录性质: 门店实操记录

特斯拉 Model 3 防侧滑报警：右前轮速线束磨损 — 门店维修现场记录

案例摘要

车辆防侧滑等故障灯点亮，并伴随制动效果异常。维修模式显示右前轮速无法识别，拆轮检查发现 ABS 线束磨损断开。

现象数据判断验证

01

OBSERVATION

故障现象

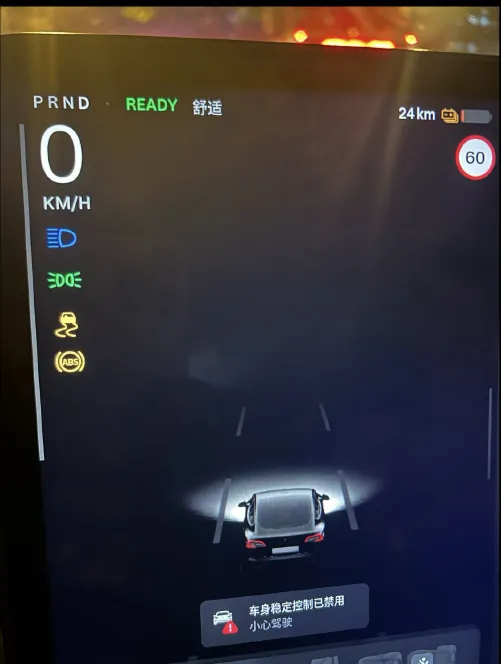

客户反馈防侧滑相关故障灯点亮，制动表现异常。
进入维修模式后，系统无法检测到右前轮转速。

02

DIAGNOSIS

诊断过程

根据缺失的右前轮速信号，将范围集中到传感器、线束与连接位置。
拆下右前轮检查，发现 ABS 线束磨损并已断开。

03

REPAIR

维修处理

处理受损线束并恢复可靠连接。
清除故障后验证轮速数据与制动系统状态。

04 · RESULT

结果验证

故障灯消失，车辆相关功能恢复正常。

FIELD EVIDENCE

现场证据

图片为门店真实维修现场记录，未使用效果图替代。

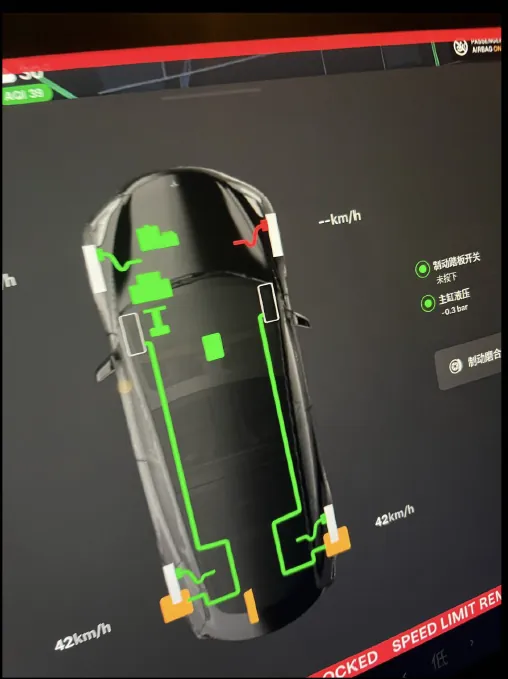

特斯拉Model 3右前轮速诊断数据 — 维修模式显示右前轮速信号缺失。

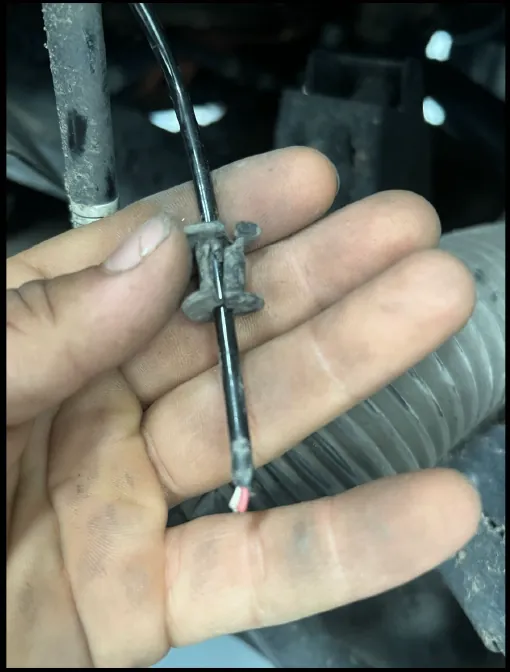

特斯拉Model 3磨损断开的ABS线束 — 拆轮后发现 ABS 线束磨损断开。

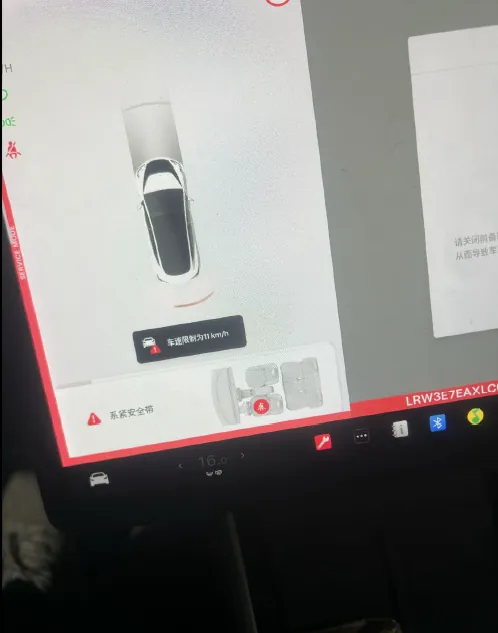

特斯拉Model 3维修完成后的系统状态 — 修复线束后故障消失。
